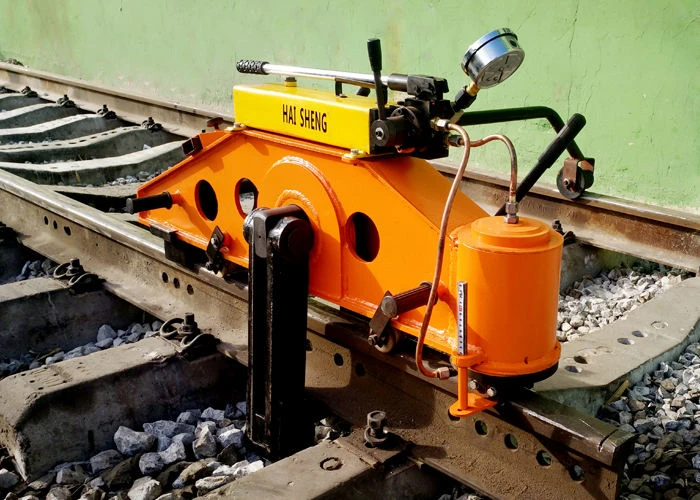

Hüdrauliline rööpa painutusmasin

Spetsifikatsioon

1. Maksimaalne horisontaalne jõud: 1100 kN

2. Nimetatud horisontaalne jõud: 1000 kN

3. Maksimaalne töörõhk: 52 MPa

4. Koormuseta-efektiivsus: 1,5 mm

5. Reguleeritava pöördepunkti (ülemise ploki) vahemik: ±100 mm

6. Maksimaalne tööjõud: 436 kN

7. Kogumass: umbes . 190kg

8. Üldmõõtmed: 1200 × 300 × 660

Tööpõhimõte:

Rööpa külge kinnitatud ja seejärel hüdropumbajaama poolt juhitava painutustala ja konkstala kaudu juhitakse sirge tala painutusrööpa õlisilindrit, et juhtida õlisilindri pikendamist ja tagasitõmbamist, et saavutada sirge rööpa eesmärk.

Operatsioon

Kasutusjuhised:
1. Kasutuseelne-ülevaatus
① Veenduge, et paagi õlitase saavutaks kolm{0}}veerandit.
② Veenduge, et positsioneerimismehhanism liiguks sujuvalt ja usaldusväärselt.
③ Veenduge, et kõik ühenduskinnitused on kindlalt kinnitatud ja hüdrosilindritel pole lekkeid.
2. Töökord
① Asetage kogu seade rööpapea peale. Tõstke jooksva ratta hoob 13 üles, et vajutada jooksuratas 10 rööpapeale. Liikuge sirgendamist vajavale lõigule. Sisestage tõstekonksu 11 külge kinnitatud rööpa tõstekil rööpa alla. Reguleerige reguleeritava tungraua 12 asendit vastavalt ülesandele. Tõmmake kinnitustihvt välja ja vajutage jooksuratta hooba, et reguleeritav tungraud 12 haakuks rööpa krooniga. Asetage tõstekonks 11 samaaegselt sirgendamist vajava sektsiooni kohale.
② Esmalt liigutage suunaventiili juhtkäepide 3 õli etteande asendisse. Seejärel sisestage käsihoob 1 õlipumba survehülssi. Liigutage käsihooba üles ja alla, et pikendada kolvivarda (silindripea 8), tekitades tõukejõu. Õgendusprotsessi lõpuleviimiseks rakendage siinile sirgendusjõudu rööpa ühenduskoha konksu kaudu.

③ Pärast sirgendamise lõpetamist viige suunaventiili juhthoob 3 tagasiasendisse. Kolvivarda (silindri silinder 8) tagasitõmbamiseks liigutage käsihooba üles ja alla. Tõstke jooksuratta hoob 13 üles ja kinnitage kinnitustihvt, lastes jooksurattal 10 toetuda siinile. Seejärel saab seadme ratastega mööda rööpaid järgmisesse tööjaama viia.

④ Tavaliselt viib siini sirgendaja nii tasandi kui ka sirguse reguleerimise ühe toiminguga lõpule. Kui vaja on suuremat reguleerimist rohkem kui üks kord, võib tsüklit korrata.

pakkimine ja saatmine:
